티티카카 프레임 접이레버 조절방법 (프레임 유형별)

페이지 정보

작성자티티카카모빌리티 댓글 0건 조회 2,951회 작성일 21-04-28 17:48

본문

안녕하세요.

티티카카 모빌리티입니다.


티티카카 프레임 접이레버 조절방법을 안내드립니다.

최초 세팅후 탑승하다보면 약간씩 세팅이 변경될 수 있으며,

접이레버는 적정 강도가 유지되어야 안전합니다.


모델, 제조시기에 따라 접이레버 구성이 다르며,

그에 따라 조절 방법도 약간씩 다릅니다.


* 확인 순서 *

접이레버 모양 확인

-> 유형에 따른 조절방법 확인



1. 연결링크 없는 방식


: 평소 탑승 전후에는 항상 접이레버가 적정 강도로 잠기는지 확인 필수!

: 프레임 접이레버 잠그기 + 2중 안전덮개 잠그기




- 아래 사진과 같이 레버와 프레임 사이 연결 링크 없는 방식

- 접었을때 모양을 확인해주세요.

- 모델

티티카카 플라이트 F7 , 티티카카 플라이트 G7 등 해당





# 세팅 방법

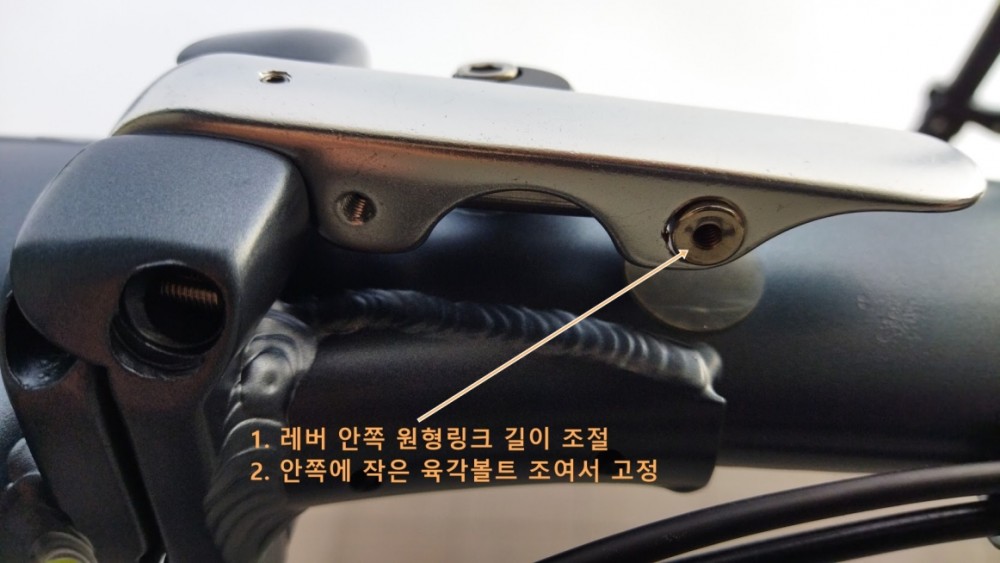

 - 중간 사진과 같이 레버를 열어보면, 레버 안쪽에 원형 막대가 있습니다.

 - 원형 막대 길이에 따라 접었을때 잠기는 강약이 조절됩니다.

 - 잠기는 강도가 헐거울때 : 원형막대를 돌려 조금더 길게하면 -> 잠길때 빡빡해집니다.

 - 잠기는 강도가 너무 셀때 : 원형막대를 돌려 약간 짧게 해주면 -> 잠길때 느슨해집니다.


# 원형막대 강도유지 (록타이트)

 - 탑승하다보면 중간 레버가 충격 등에 의해 헐거워질 수 있습니다.


 - 중간 원형막대가 쉽게 풀리지 않도록

 -> (방법 1)접이레버 아래쪽에서 보면, 원형 안쪽에 작은 육각볼트로 원형막대 고정 가능

 -> (방법 2) 원형막대 나사산 부분에 록타이트 잠금 액체를 뿌려주면 세팅이 오래 유지됩니다.

















2. 육각링크 있는 방식


- 아래 사진과 같이 레버와 프레임 사이 연결 링크 있는 방식

- 접었을때 모양을 확인해주세요.

- 모델

티티카카 플라이트 P9 , 티티카카 플라이트 P8 등 해당


# 세팅 방법

 - 중간 사진과 같이 레버를 열어보면, 레버 안쪽에 반대편 프레임과 연결하는 육각링크(연결 막대)가 있습니다.

 - 육각 막대 길이에 따라 접었을때 잠기는 강약이 조절됩니다.

 - 육각링크를 조금씩 (4분의 1바퀴 정도) 돌리거나 늘리면서 레버의 빡빡함을 조절합니다.
